ДВИГАТЕЛЬ SFM2

Serge77 Flight Motor 2



Двигатель SFM2 создавался для тех же целей, что и SFM1, при этом были учтены недостатки первого двигателя, обнаруженные при его испытании. Во-первых, сделано надёжное кольцевое уплотнение крышки и сопла. Во-вторых, сопло и крышка сделаны из низкоуглеродистой стали, которая плавится при более высокой температуре и имеет большую теплопроводность, чем нержавеющая сталь. Сопло сделано более массивным, имеет дивергентную часть, критическое сечение 9 мм, выходное 21 мм, степень расширения 5.44.

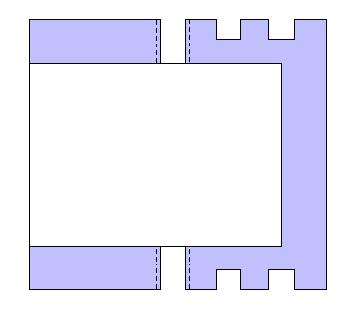

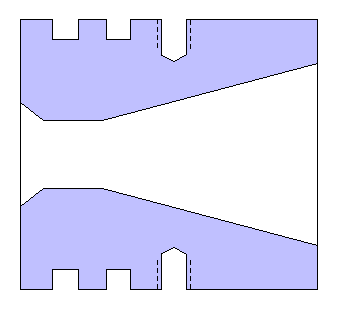

Примерный вид крышки и сопла (не в масштабе):

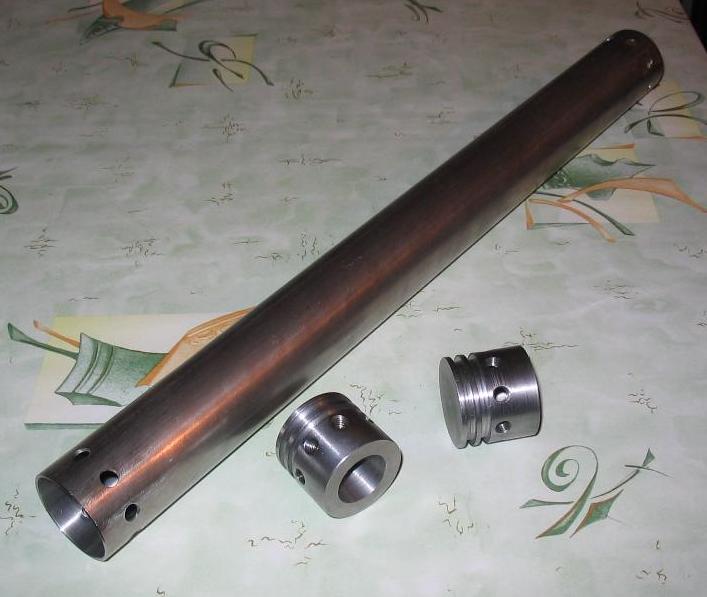

Общий вид:

Сопло и крышка крепятся восемью болтами М6. Уплотнительные кольца смазываются высокотемпературной силиконовой смазкой.

Корпус - труба из нержавеющей стали с толщиной стенки 1.5 мм, наружный диаметр 38 мм, длина 408 мм (рыжий оттенок присутствует только на фотографии, на самом деле труба нормального стального цвета). Вес трубы 531 г, сопла 157 г, крышки 85 г. Полный вес в сборе с болтами и резиновыми кольцами 838 г.

Двигатель расчитан на шесть шашек сорбитовой карамели длиной по 55 мм, наружный диаметр по топливу 33 мм. Пять шашек имеют канал диаметром 11 мм, шестая - торцевого горения, для дымового трассера. Полная масса топлива 444 г. При диаметре сопла 9 мм получается начальный Kn=269, время горения 1.37 с, максимальное давление 43 атм, средняя тяга 331 Н, суммарный импульс 462 Н*с, удельный импульс 128 с (данные SRM.XLS без учёта горения торцевой шашки).

Расчёт с помощью EzAlt.xls для ракеты массой 2.5 кг (без топлива) и диаметром 75 мм даёт высоту полёта 899 м и максимальную скорость 154 м/с (556 км/ч).

29.11.2003 Serge77
