Механические системы разделения

 Translate in English with Babel Fish



Представленные механические системы разделения ракет имеют следующие положительные стороны:

Недостатком систем является больший вес и габариты по сравнению с вышибным зарядом.

Надёжность будет определена в ходе лётных испытаний.



Вариант 1 - защёлка

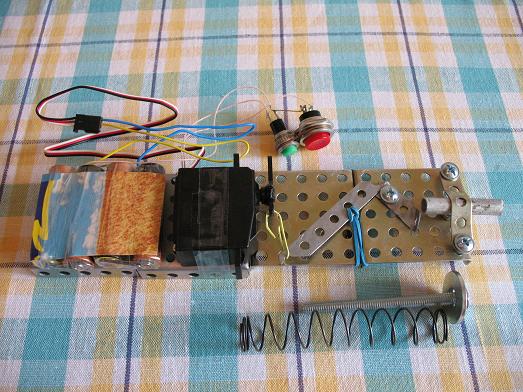

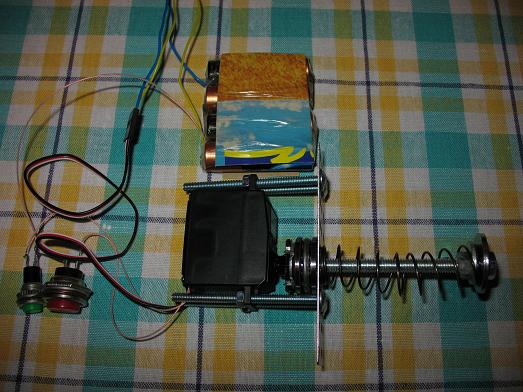

Для проверки принципа работы собран прототип. На фото, слева направо: батарея из четырёх пальчиковых батареек, рулевая машинка, жёлтая скрепка соединяет качалку машинки и рычаг защёлки, сам рычаг, синяя резинка возвращает рычаг в исходное положение, трубка для центровки резьбового стержня. Всё это должно быть установлено в головной части ракеты. Внизу - резьбовой стержень и пружина, они будут закреплены на корпусе ракеты. Вверху - кнопки управления рулевой машинкой. В ракете рулевая машинка будет управляться сигналом с датчика апогея (магнитного или оптического).

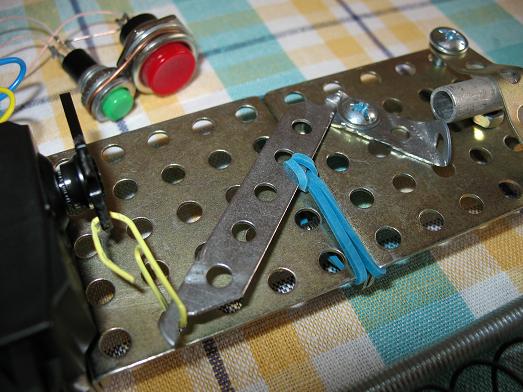

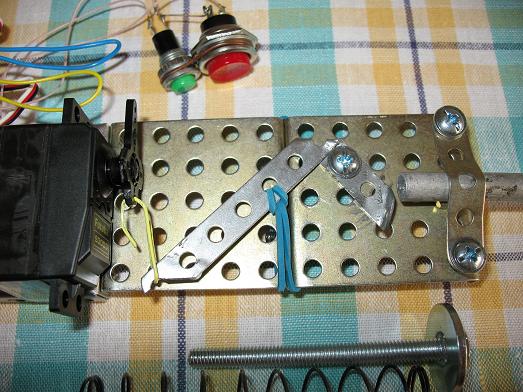

При соединении корпуса ракеты с головной частью резьбовая шпилька проходит сквозь трубку и входит в зацепление с язычком рычага. Форма этого язычка и его расположение относительно оси вращения рычага подобраны так, что вперёд шпилька может свободно продвигаться на любую глубину, а назад не идёт, причём чем сильнее тянуть назад, тем сильнее язычок впивается в шпильку и тем крепче держит.

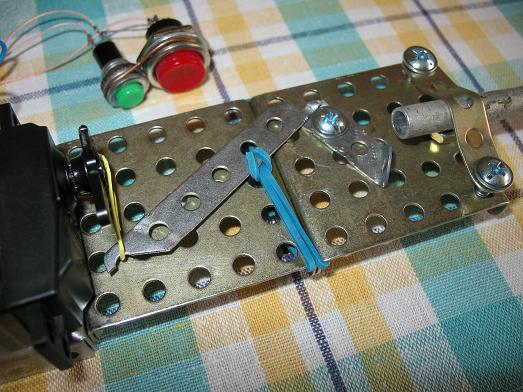

При нажатии красной кнопки качалка рулевой машинки тянет рычаг и замок открывается, ракета разделяется пружиной. Зелёная кнопка возвращает машинку в исходное положение, система становится готовой к защёлкиванию, никакой другой подготовки не требуется.

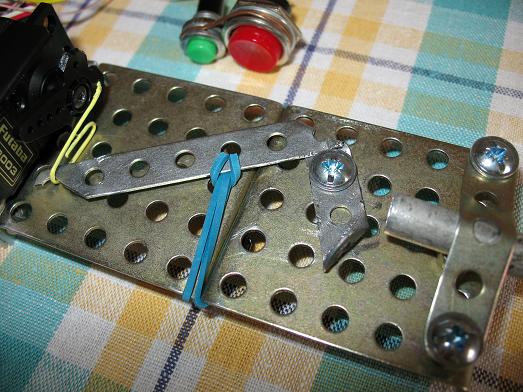

Открытый замок:





Процесс защёлкивания и открытия замка на видео (3MB).



Вариант 2 - гайка

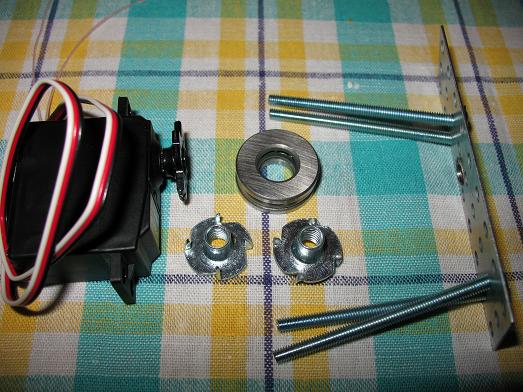

На фото - исходные компоненты, слева направо: рулевая машинка, гайка для дерева, такая же гайка, но с вывернутыми в обратную сторону шипами (эта гайка будет использоваться), упорный подшипник, крепёж.

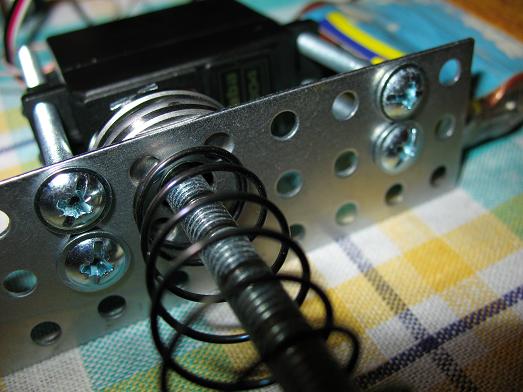

Система в сборе.

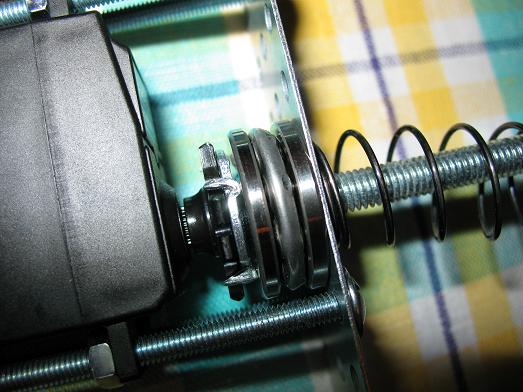

Гайка держится шипами за качалку рулевой машинки, на гайку одет упорный подшипник.



Для сборки нужно нажать кнопку, запускающую рулевую машинку на закручивание, затем вставить резьбовую шпильку в гайку и дождаться, когда гайка накрутится до плотной сборки ракеты.

Процесс открытия замка на видео (1.6MB).





06.08.2009 Serge77
