Головные обтекатели



Головной обтекатель может быть выточен на токарном станке из дерева (1) или пенопласта (2, 3, 4, 5). Полый стеклопластиковый обтекатель можно изготовить, используя разные методы (6, 7). Хорошие обтекатели получаются из бумаги, но здесь может быть получена только коническая форма (8, 9, 10).

На этой странице описаны методы, которые я использовал для своих ракет.



 Головной обтекатель по методу "корона"



Это известный метод, описание можно найти например здесь (11). Преимущество метода в том, что он очень простой, не требует сложного оборудования, а обтекатели получаются очень лёгкие, прочные и с красивой обтекаемой формой. В зависимости от материала исходной трубы, используется разный клей и немного разная техника изготовления. Наверно проще всего сделать обтекатель из полипропиленовой канализационной трубы, здесь для склеивания подходит термоклей (hotglue).

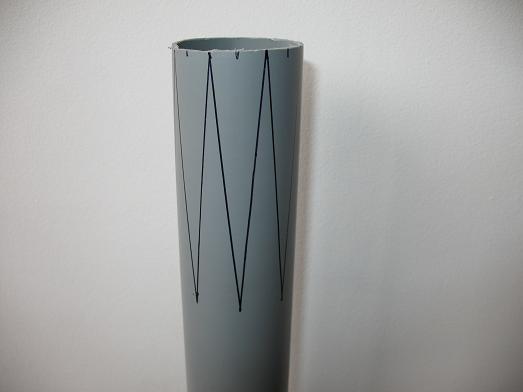

Сначала нужно разметить трубу, чтобы получилась восьмиконечная корона. Высота короны должна быть в 2-3 раза больше, чем диаметр трубы. Так, для трубы диаметром 50 мм я сделал длину короны 100 мм.

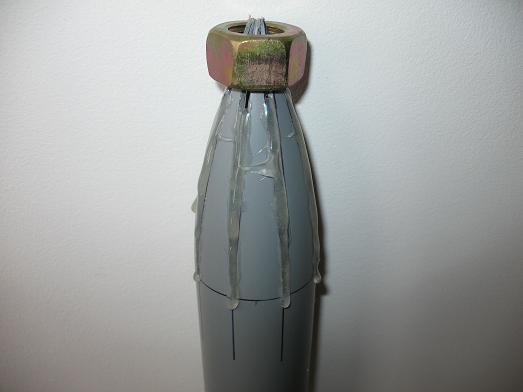

Затем ножовкой или ножницами по металлу делаются разрезы по чёрным линиям, концы получившейся короны сводят вместе и временно закрепляют, например надев на них тяжёлую гайку. Щели между лучами заполняют термоклеем (hotglue).

После полного остывания клея гайку снимают и заклеивают конец обтекателя.

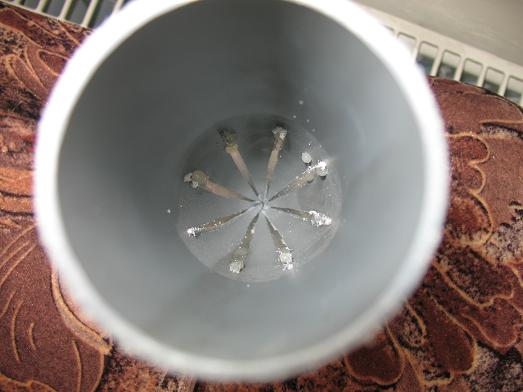

Вид обтекателя изнутри.

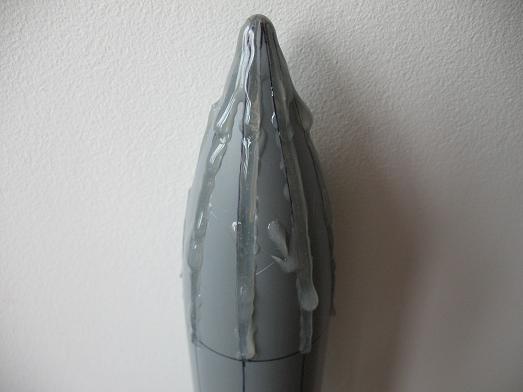

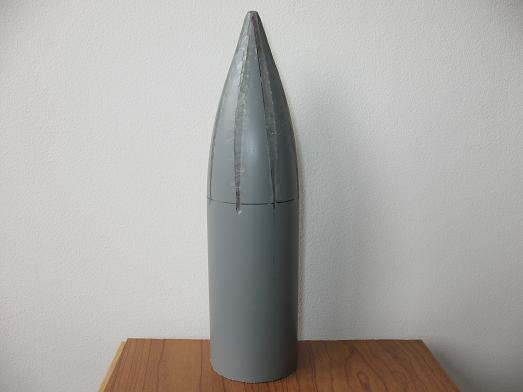

После срезания излишков клея.

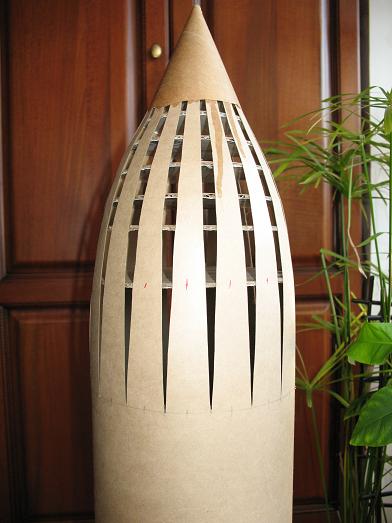

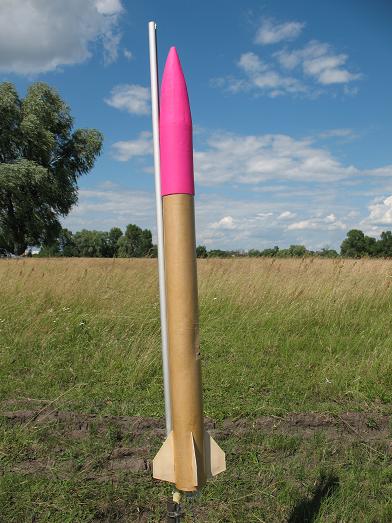

Этот метод использовался и для  картонных труб: на ракете "Маяк" калибра 75 мм

И на ракете "Дракон" калибра 170 мм.







Головной обтекатель из пластиковой бутылки

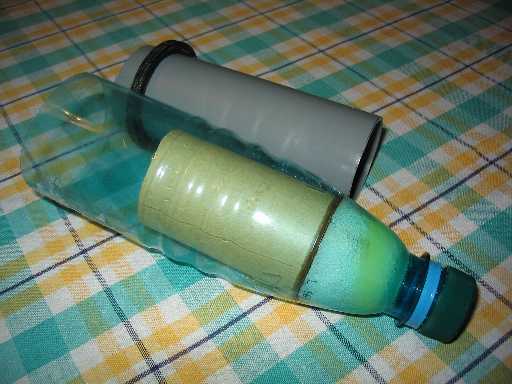

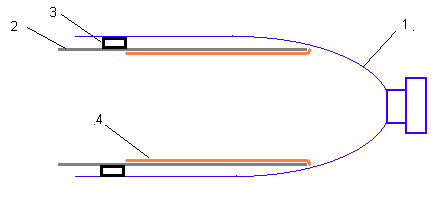

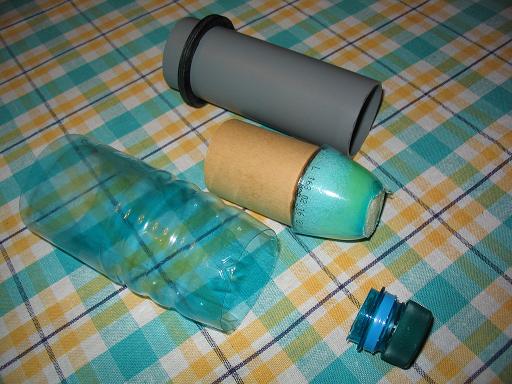

За основу обтекателя взята пластиковая бутылка (1). В неё устанавливается труба (2) (корпус головной части), который центруется кольцом (3). Внутри трубы (2) помещается трубка (4), свёрнутая из нескольких слоёв ватмана или картона.

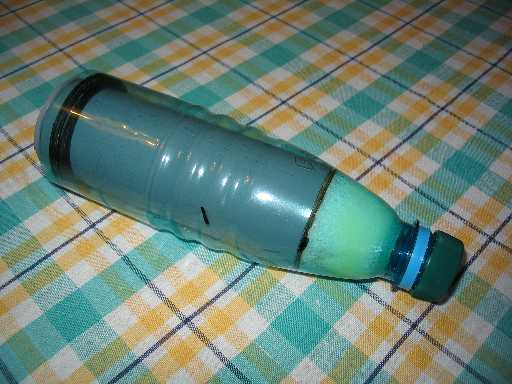

Внутренняя поверхность бутылки (1) и трубки (4) смазывается эпоксидным клеем, внутрь вставляется подходящий по размеру кусок поролона.

После отверждения клея труба (2) легко вынимается, если она предварительно была смазана силиконовым или минеральным маслом.

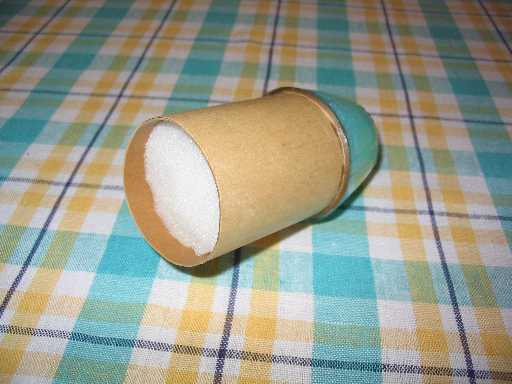

После этого лишние части бутылки отрезаются.

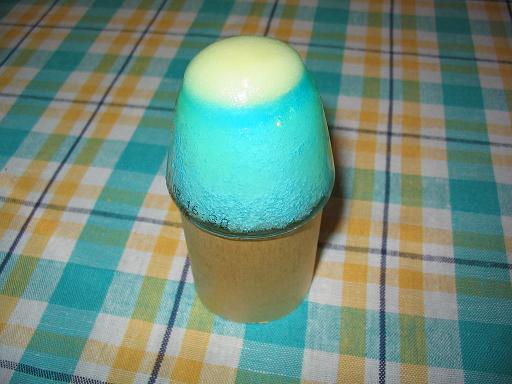

Верхняя часть обтекателя шпаклюется, я использовал эпоксидный клей с наполнителем (пищевая соль). Почти готовый обтекатель, осталось немного выровнять шпаклёвку:

Поролон внутри обтекателя поможет сохранить электронику в случае аварийного приземления.

Вместо поролона внутренность обтекателя можно заполнить строительной пеной. Или проложить по внутренней поверхности стеклоткань, пропитанную эпоксидным клеем, получится полый обтекатель.









26.09.2005 - 01.08.2009 Serge77
