Цель проекта: испытать магнитный датчик апогея на относительно простой ракете перед тем, как установить его на Мрию.

Ракету спроектировал, изготовил и назвал Геннадий. На мою долю остались мелкие доделки и установка магнитного датчика.

Основные параметры ракеты:
длина 575 мм,
диаметр корпуса 42 мм,
двигатель МРД 20-10-4, вышибной заряд удалён,
система спасения: магнитный датчик апогея и поршневая система выброса парашюта с резиновым амортизатором,
взлётный вес 199.2 г,
вес датчика 61.8 г
вес двигателя 39.2 г

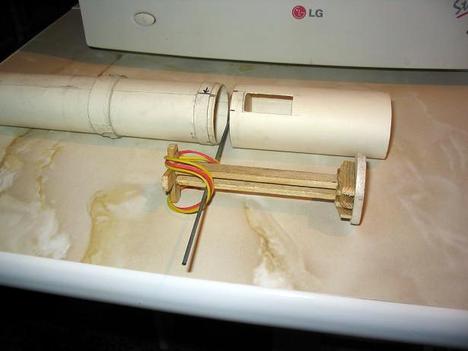

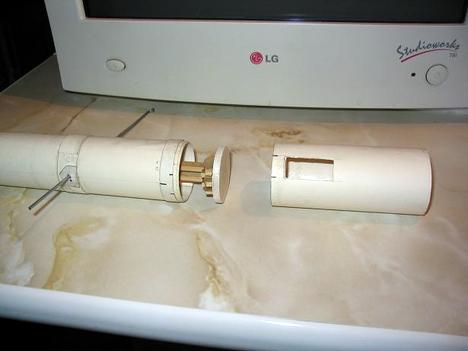

Поршень из бальзы, заготовки корпуса и головной части:

Поршень установлен:

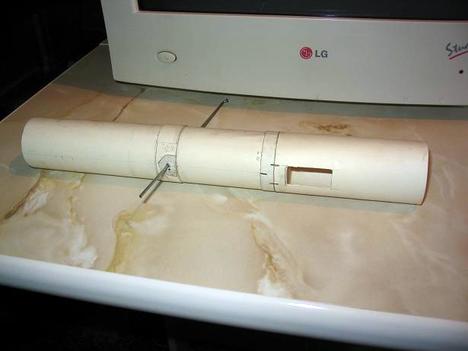

Корпус и головная часть в сборе:

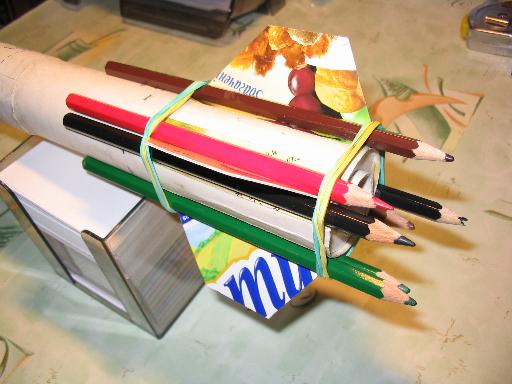

Вот так я приклеивал стабилизаторы. Намазал клеем, установил на заранее размеченный корпус, прижал карандашами и резинками:

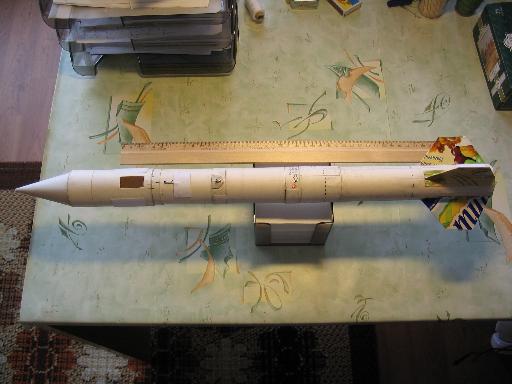

Ракета в сборе до покраски:

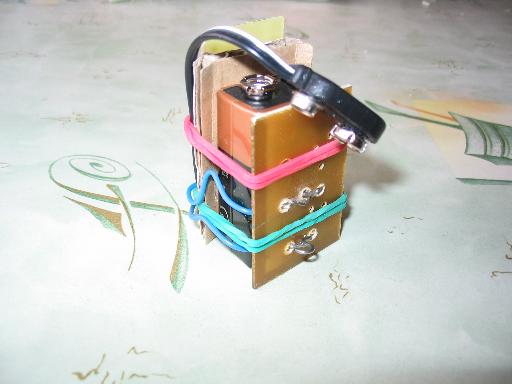

Схему датчика, батарею и узел крепления нихрома удалось очень компактно упаковать. Поскольку железный корпус батареи оказался очень близко от датчика, его пришлось перекалибровать, т.е. изменить калибровочное сопротивление. Между батареей и датчиком установлена картонная прокладка толщиной 4 мм, при меньшем расстоянии настроить датчик с помощью калибровки уже не удавалось. Лётный вариант вместо резинок был скреплён скотчем:

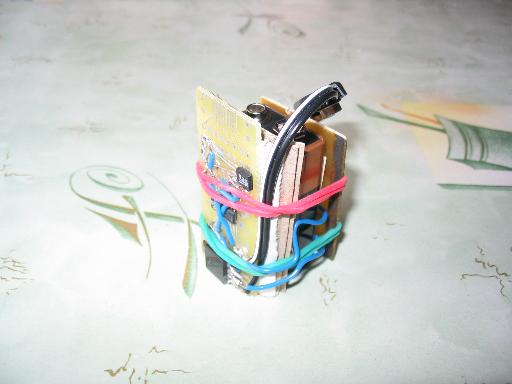

Вид со стороны узла крепления нихрома:

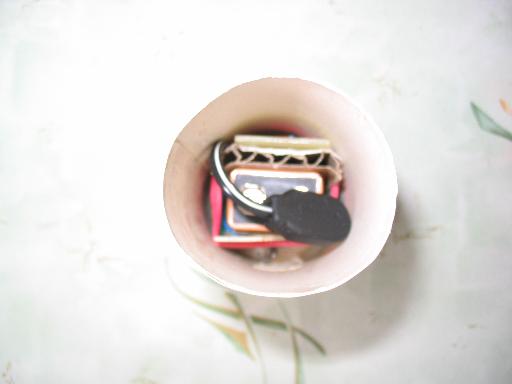

Всё это как раз помещается в головную часть внутренним диаметром 40 мм:

Порядок сборки ракеты: поршень отжимается вниз, укладывается парашют, головная часть специальным зацепом одевается на стальной крючок, закреплённый на корпусе:

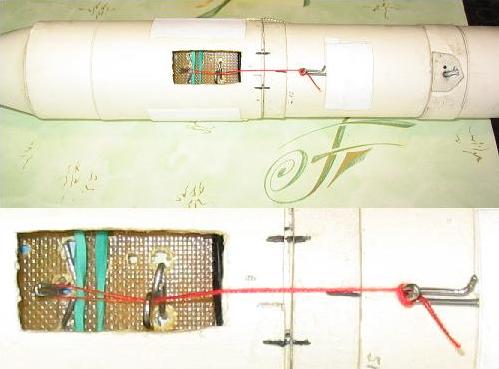

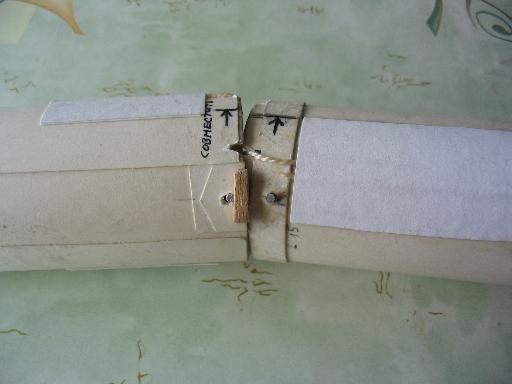

С обратной от зацепа стороны в головной части проделано отверстие, через которое открывается доступ к узлу крепления нихрома. Петля из сложенного вдвое нихрома толщиной 0.1 мм накидывается на контакт - верхний крючок, затем продевается под контактом - нижним крючком, а затем закрепляется за крючок, приклеенный к корпусу. При срабатывании датчика нихром перегорает и головная часть под действием поршня откидывается в сторону, как гильза из автомата. Всё это я многократно испытывал дома, система работала отлично. На фотографии вместо нихрома натянута красная нитка:

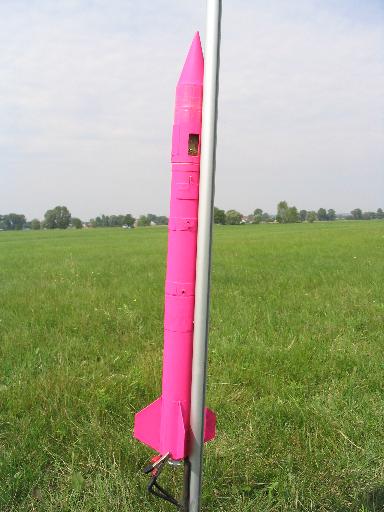

Ракета на старте:

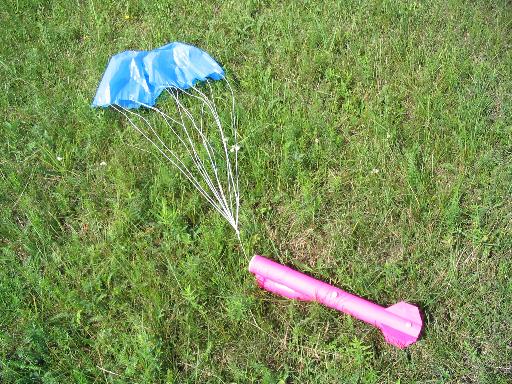

Первый полёт прошёл безукоризненно, датчик сработал как раз в начале спуска, парашют раскрылся и ракета мягко приземлилась:

Видео, 2 МВ

А на второй раз ракета воткнулась носом в землю. Ракета ушла в землю неглубоко, потому что вся головная часть выше датчика была заполнена поролоном, датчик был целый. Мы накинули на его контакты нихром - он перегорел, т.е. датчик фактически сработал, но нихром, стягивавший ракету, не сгорел. Судя по всему, он плохо контачил с проволочными контактами, вдоль которых был натянут. Проверка датчика после этой аварии показала, что он совсем не испортился. Ракета к следующему запуску уже была непригодна и пришлось считать испытания датчика завершёнными. Трудно назвать это полным успехом, но датчик всё-таки работает, а сам узел нихрома в большой ракете будет совершенно другой.
