Данные, полученные при измерении чувствительности светодиодов, показывают, что чувствительность ИК светодиода практически обратна чувствительности синего. Благодаря этому возможно создание фотодатчика, в котором ИК и синий светодиоды направлены в одну сторону, а направление небо-земля определяется по полярности сигнала, получаемого со схемы:

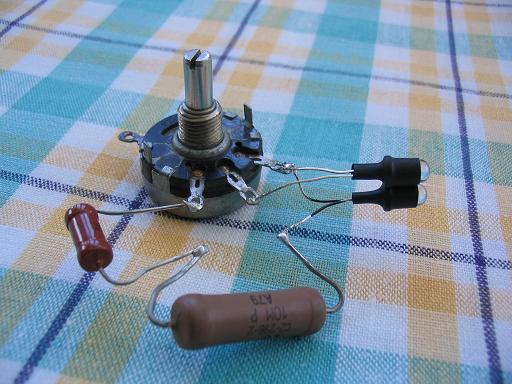

Резисторы R1 и R2 образуют делитель напряжения для ИК-светодиода D1. Номиналы резисторов удалось подобрать так, что при направлении на небо схема генерирует 15-20 мВ одной полярности, а при направлении на землю - такое же напряжение обратной полярности (при дневном освещении, как на фото 1).

Такой датчик можно установить на вершину головного обтекателя ракеты.

ФОТО 1 (15 часов)

ФОТО 2 (19 часов) На улице ещё совсем светло, но калибровка датчика сбилась.

 Измерялась фотоэдс (мВ), генерируемая при направлении светодиодов (вне схемы) на различные участки неба, дома и деревья.
