Передача цифровых данных

с помощью бытовых раций

Цель проекта - определить максимальную дальность передачи цифровой информации с помощью бытовых раций. Использовались простые рации мощностью 1 Вт Motorola T5530, цена $30 за штуку.

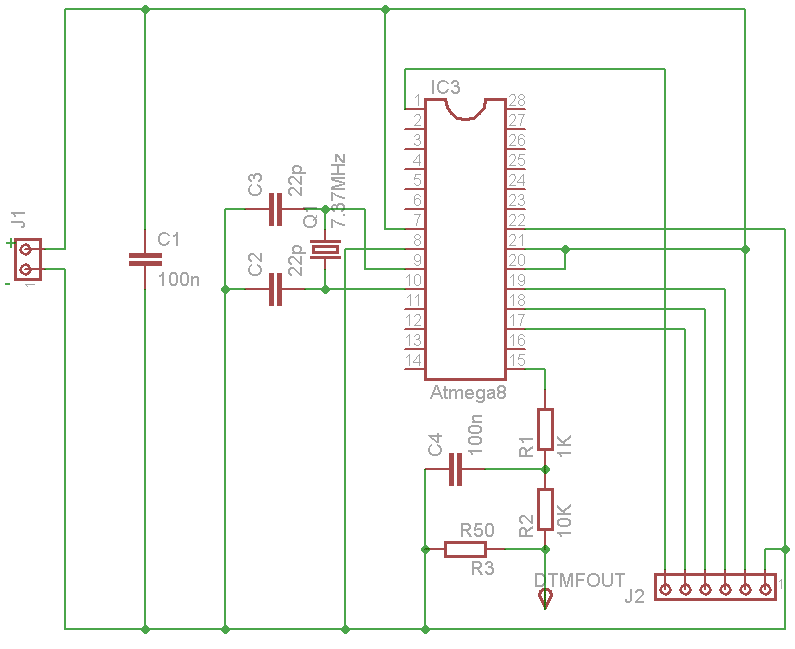

Использовалось кодирование DTMF, оно применяется в телефонии для тонального набора. Схема кодировщика:

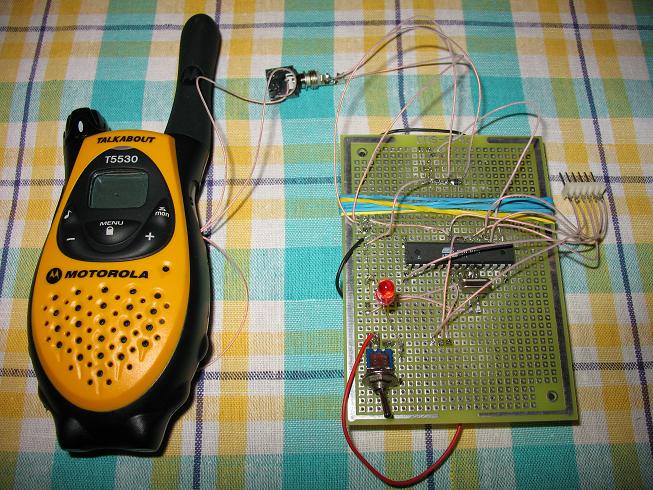

Генерация кода производится контроллером программно, используется функция DtmfOut из BASCOM. Сигнал с выхода контроллера проходит фильтр низких частот (R1, C4), затем делитель напряжения (R2, R3) и подаётся на микрофонный вход рации, сам микрофон отпаивается. Передающий модуль в сборе:

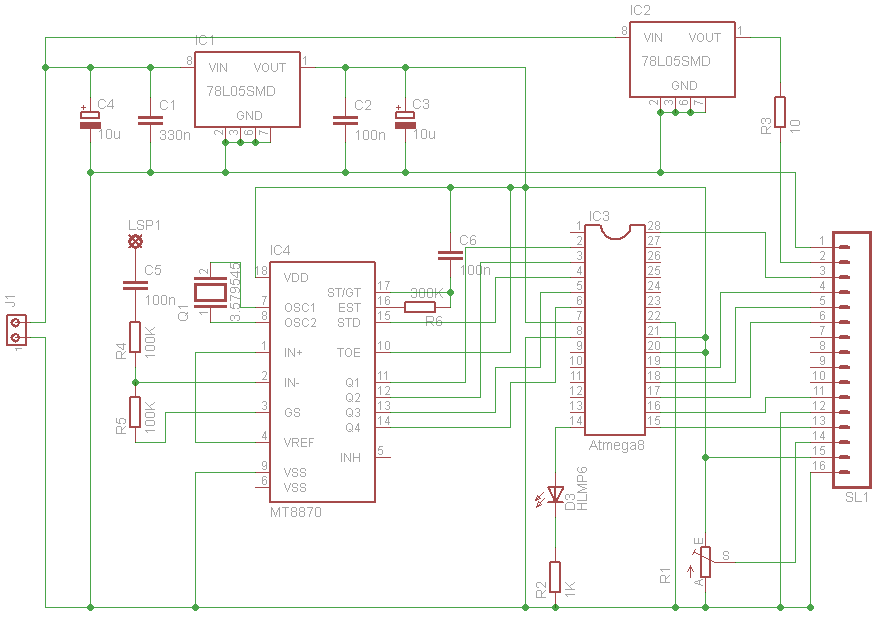

Схема декодера:

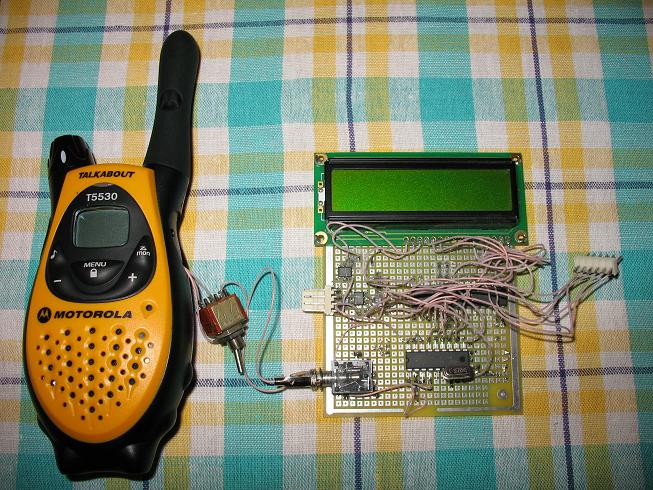

Используется аппаратное декодирование микросхемой MT8870. Приёмный модуль в сборе:

В тестовом режиме передатчик отправляет строку "0123456789*", приёмник воспринимает "*" как символ конца строки, отображает на экране принятую строку и количество принятых строк.

22.11.2010 Serge77
