ТЯГОИЗМЕРИТЕЛЬНЫЙ СТЕНД

НА ОСНОВЕ ДАТЧИКА-КОНДЕНСАТОРА

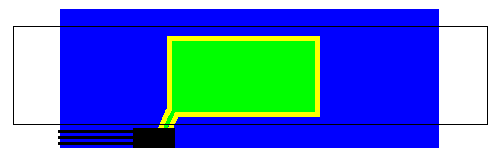

Под действием нагрузки наружные пластины датчика больше всего прогибаются по центру, поэтому возникла мысль задействовать в создании ёмкости только центральные части пластин. Для этого средняя пластина изготовляется из фольгированного текстолита, на котором с обеих сторон вытравлены площадки:

зелёное - фольга средней обкладки (площадки с двух сторон текстолита соединены)

жёлтое - изолятор, фольга стравлена

синее - фольга, соединённая с землёй

тонкая чёрная рамка - проекция наружных стальных пластин

чёрный прямоугольник - часть схемы генератора, от неё идёт три провода на разъём.

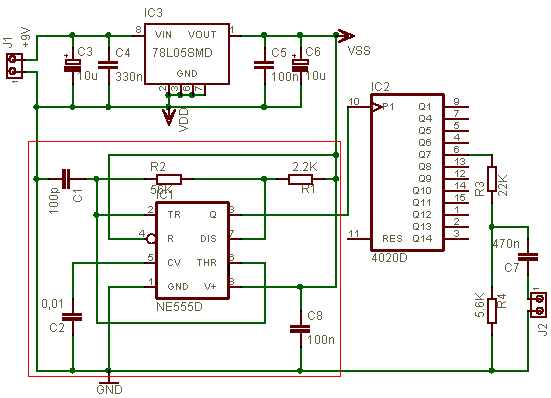

Планируемая ёмкость датчика около 100 пФ. Будет использована схема, предложенная Metero:

Красной рамкой обведена часть схемы, которая будет смонтирована на текстолитовой пластине датчика. Она будет соединяться с остальной схемой трёхжильным экранированным кабелем длиной 15-20 см.

На схеме:

J1 питание 9В

J2 выход на линейный вход звуковой карты компьютера (экранированный кабель длиной 10 м).

14.03.2006 Serge77
