Вариант 2

Translate in English with Babel Fish

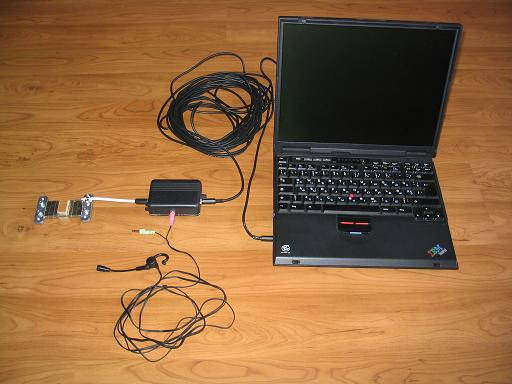

Этот вариант отличается от описанного ранее тем, что запись ведётся непосредственно на компьютер, а значит здесь без ноутбука не обойтись. Причём необходим компьютер с линейным входом (Line-in) на звуковой карте, что встречается не так часто. Полный комплект выглядит так:

 Преимуществом записи на компьютер является отсутствие помех, вносимых магнитофоном, в особенности его лентопротяжным механизмом. А самое главное - появляется возможность через минуту после испытания увидеть профиль тяги и все данные о двигателе.

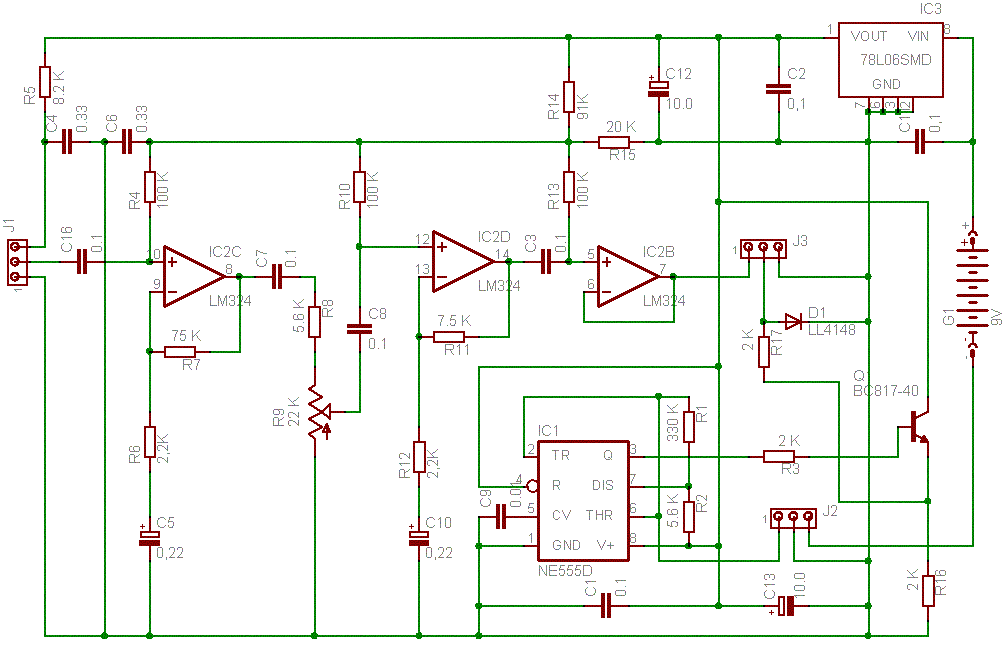

Для соединения датчика с компьютером используется схема, разработанная Андреем:

Перечень деталей и схема в формате Eagle.

К одному входу схемы (J1) подключается обычный компьютерный микрофон, ко второму (J2) - датчик тяги. На выходе (J3) - стереосигнал, на одном канале которого сигнал от генератора, а на другом - усиленный звук с микрофона. Таким образом, получается одновременная, строго синхронизированная запись звука и тяги. По такой записи можно легко увидеть, например, задержку между срабатыванием воспламенителя и началом тяги. Пример такого wav-файла, записанного на моём стенде: 1.wav.

J1 - гнездо стереоразъёма, микрофонный вход. Вывод 1 - наружная жила гнезда (земля), вывод 2 - внутренняя жила, вывод 3 - средняя жила.

J2 гнездо стереоразъёма, вход с датчика. Вывод 1 - внутренняя жила гнезда, вывод 2 - средняя жила, вывод 3 - наружная жила. В момент присоединения датчика происходит закорачивание выводов 2 и 3, потому что в штекере датчика средняя и наружная жилы закорочены, это описано здесь. При этом происходит подача питания и включение схемы. Таким образом, стал ненужным отдельный выключатель и исчезла вероятность забыть включить генератор перед самым ответственным испытанием.

J3 гнездо стереоразъёма, выход. Вывод 1 - средняя жила гнезда, вывод 2 - внутренняя жила, вывод 3 - наружная жила. Соединяется с линейным входом звуковой карты компьютера двужильным кабелем с экранирующей оплёткой, со штекерами для стереоразъёмов на концах. Я использую кабель толщиной 2.5 мм и длиной 10 м, наверняка можно использовать и более длинный.

Микросхема IC2 - это усилитель LM324, его питание на схеме не показано. Необходимо подключить вывод 4 на (+), это VOUT стабилизатора питания, а вывод 11 - на землю. Выводы 1-3 остаются свободными.

Питание - батарея Duracell Alkaline 9V.

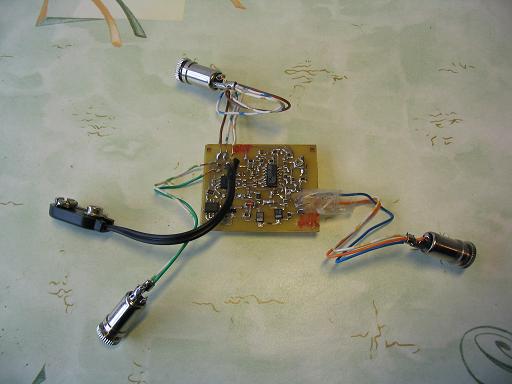

Готовая схема перед установкой в корпус:

  Если запись звука не требуется, то можно использовать упрощённую схему, содержащую только генератор:

Перечень деталей и схема в формате Eagle.

Распайка выводов такая же, как описано выше.

Калибровку такого стенда удобно проводить с использованием программы Trust_meter, которая описана здесь. Необходимо подключить стенд к компьютеру, запустить программу, выбрать в меню пункт "Работа со звуком", в разделе "Частота" поставить птичку "Слушать" и "Показать", можно изменить границы отображаемых на графике частот (Верхняя частота, Нижняя частота). Под графиком показывается текущая частота генератора.

Сигнал со стенда записывается в файл с помощью любого звукового редактора. Полученный wav-файл обрабатывается программой Trust_meter, как описано здесь.
