НАПОЛЬНЫЕ ВЕСЫ КАК ИСТОЧНИКИ ТЕНЗОДАТЧИКОВ

Разобрал напольные весы, чтобы понять, можно ли их тензодатчики использовать для изготовления тягоизмерительного стенда.

Все дешёвые весы имеют одинаковую конструкцию и одинаковый алгоритм работы. Это пластина, обычно стеклянная, с четырьмя ножками по углам, в ножках расположены тензодатчики. Для включения весов на них нужно кратковеменно нажать, они просыпаются, калибруются, показывают ноль. После этого на них нужно встать, вес установится и зафиксируется на несколько секунд, потом весы снова засыпают. Цена в пределах 10-30 долларов

Весы № 1.

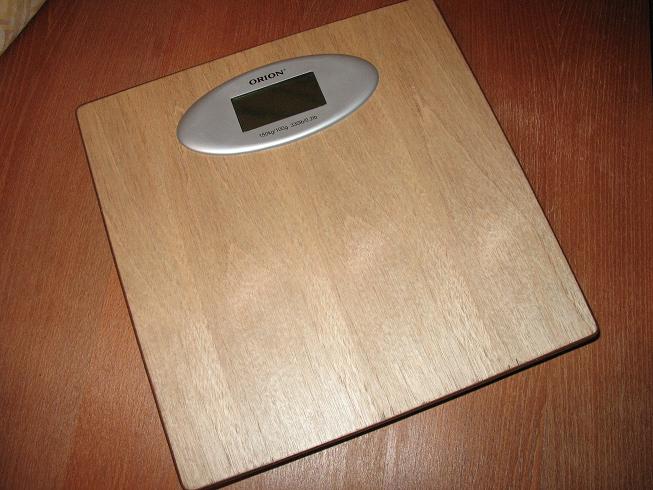

Эта модель стоит $18. Я взял весы с корпусом из ДВП, а не из стекла, потому что думал делать стенд прямо целиком из весов, с минимальной переделкой.

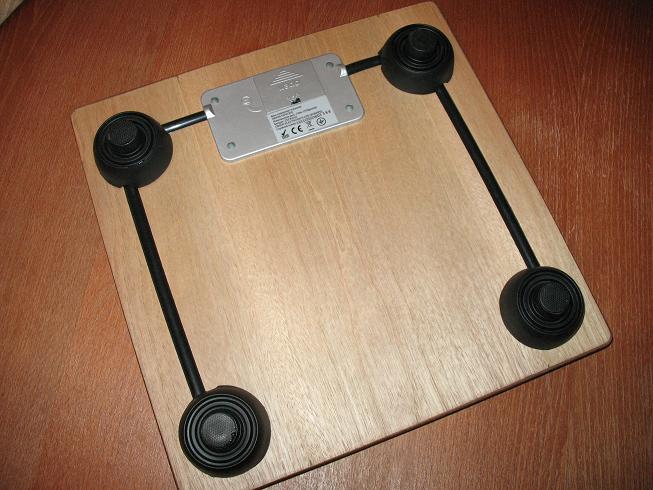

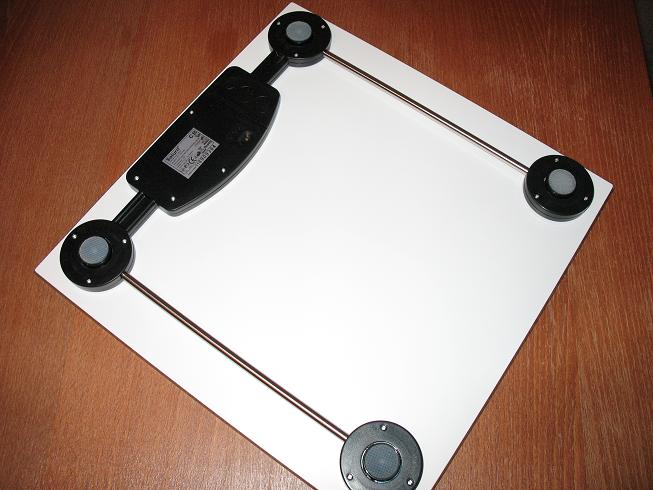

нижняя сторона

крышка, под которой электроника

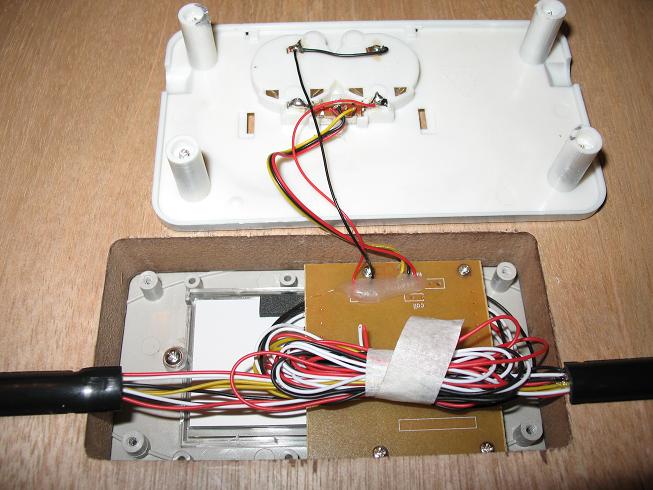

Крышка снята. Из большого жгута проводов торчит пара концов, которые с другой стороны припаяны к плате.

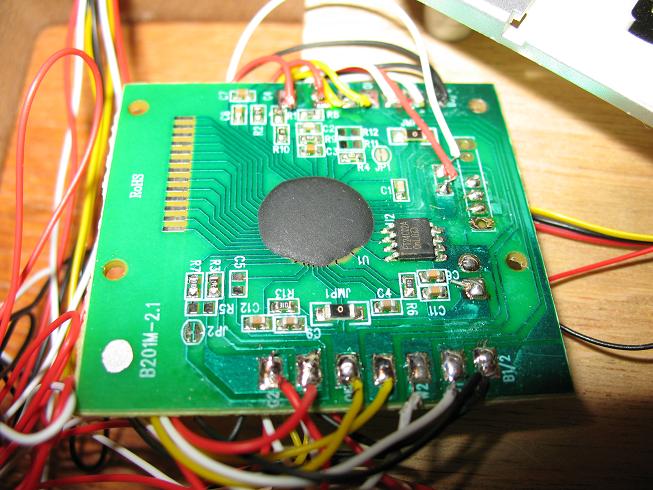

электроника

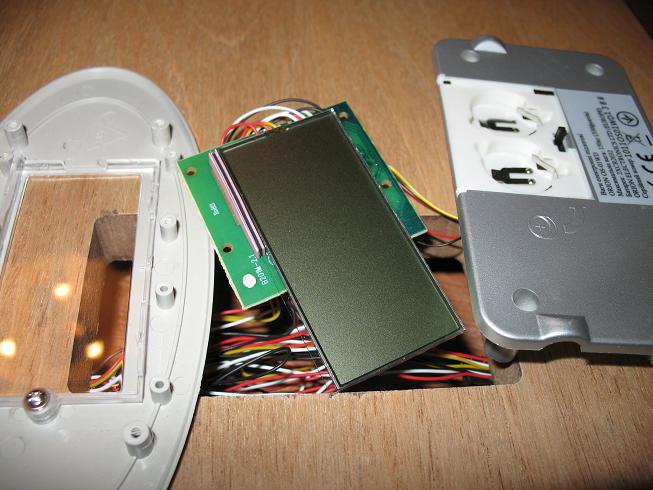

Та же сторона, ЖК дисплей снят. Восьминогая микросхема - память EEPROM.

К тензодатчикам идут чёрные, красные и белые провода, по три провода на датчик. Белые и красные провода паяются на плате каждый отдельно.

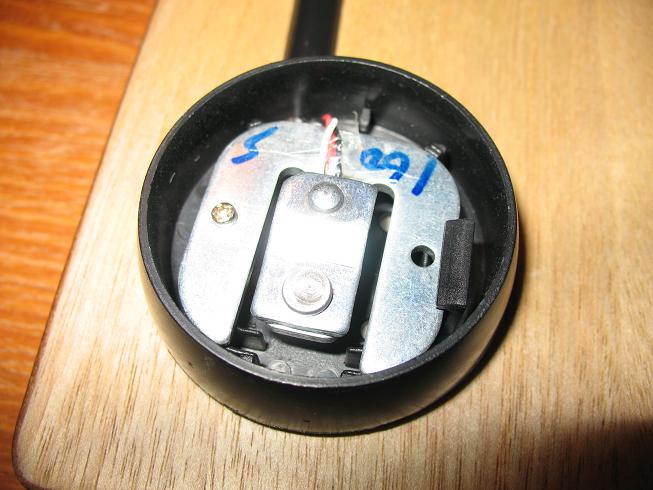

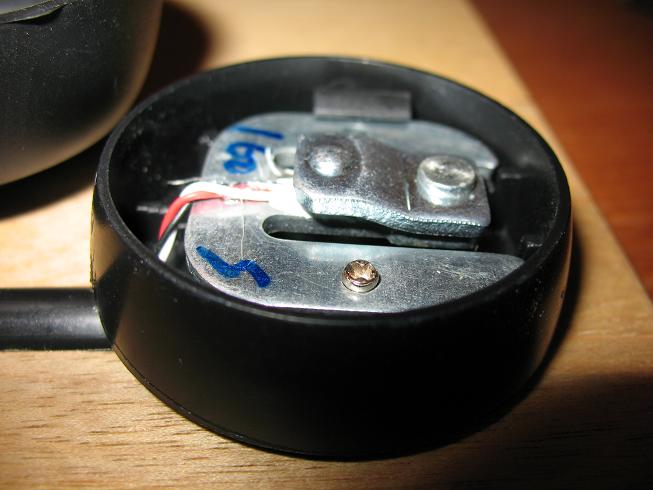

В каждой ножке вот такой тензодатчик.

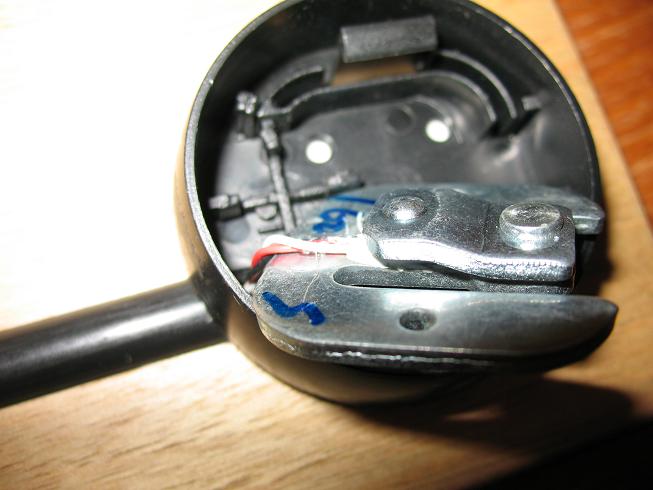

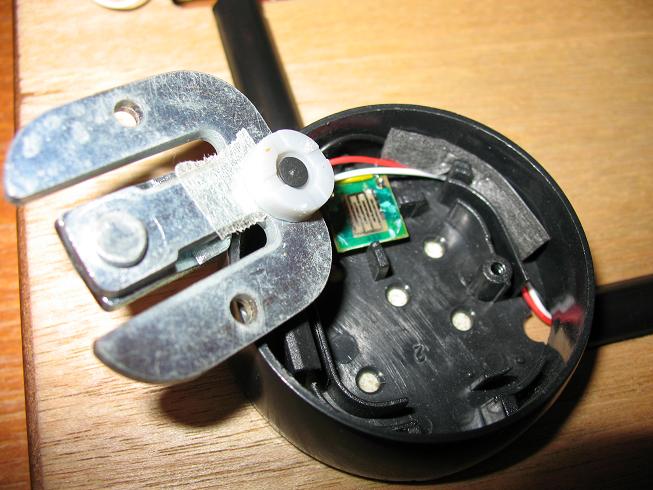

В двух ножках кроме тензодатчика ещё кнопка, которая срабатывает при нажатии на весы и пробуждает их.

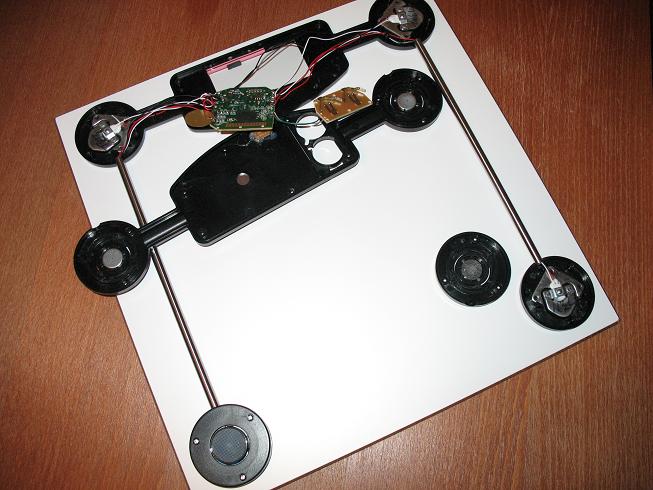

Весы № 2.

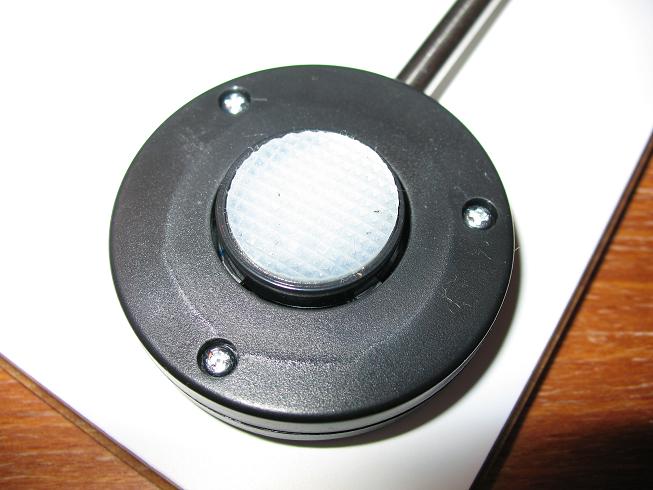

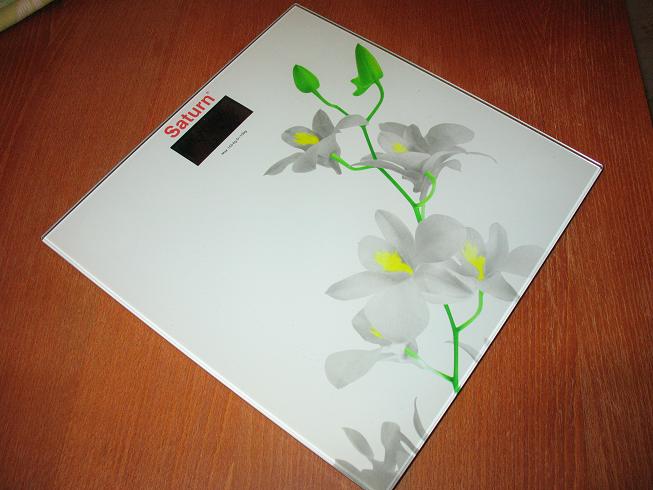

Эта модель стоит $10, это самые дешёвые. Панель стеклянная.

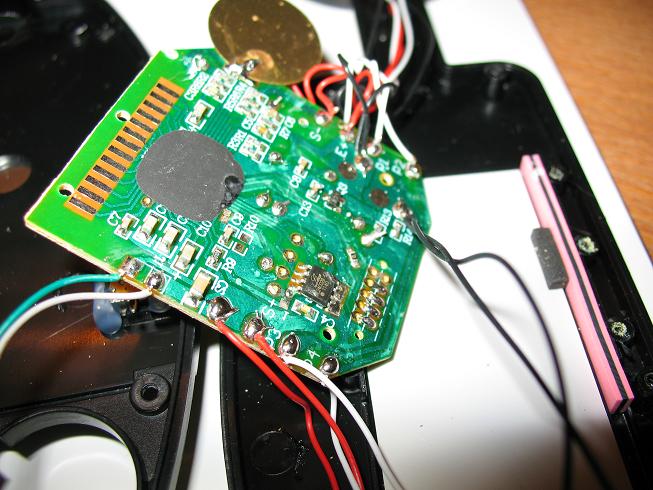

Электроника такая же, как в первых весах.

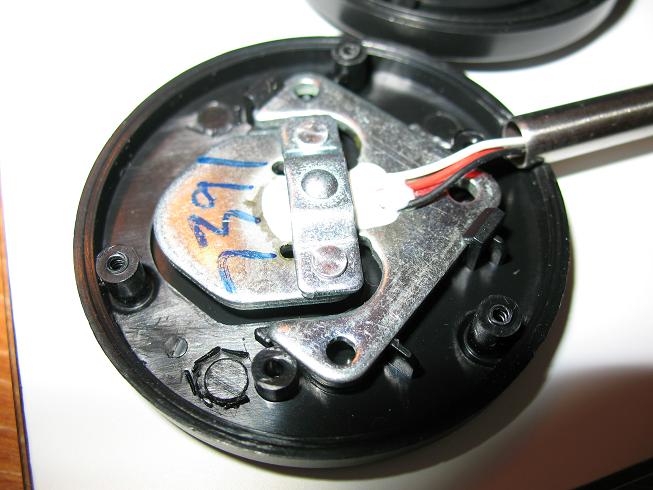

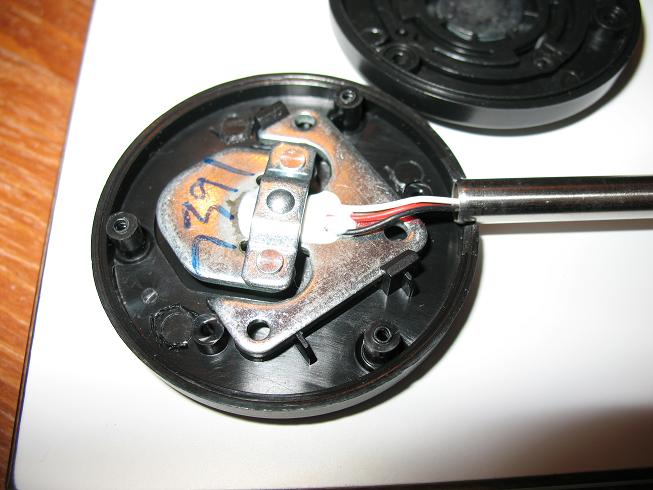

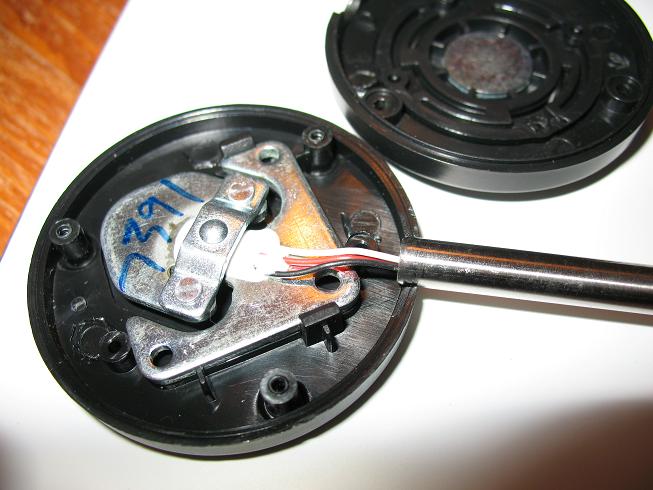

Тензодатчики немного другие, здесь мне больше понравились ножки-корпуса тензодатчиков, они более аккуратные и наверняка вносят меньше погрешностей.

Итак, видно, что напольные весы могут служить источником очень дешёвых тензодатчиков. В стенде можно использовать либо один, либо сразу все четыре тензодатчика, получая диапазон измерений до примерно 100 кг с одним датчиком или до 400 кг с четырьмя.

21.02.2012 Serge77
